標準型外部安裝式管子切割坡口機
澳太標準型外部安裝式管子切割坡口機，依照國際通用管道標準設定加工范圍，可對各種規格的管道，容器，法蘭進行單切斷或單坡口加工，更可以同時完成切斷坡口加工，還可以進行復合型坡口及法蘭面加工，其設計巧妙，安裝和操作十分簡單，機體為對開式圓環結構，拆分和組合非常便捷，可安裝于管線的任何位置，是一種可移動的管道切割坡口機床，
澳太標準型外部安裝式管子切割坡口機，依照國際通用管道標準設定加工范圍，可對各種規格的管道，容器，法蘭進行單切斷或單坡口加工，更可以同時完成切斷坡口加工，還可以進行復合型坡口及法蘭面加工，其設計巧妙，安裝和操作十分簡單，機體為對開式圓環結構，拆分和組合非常便捷，可安裝于管線的任何位置，是一種可移動的管道切割坡口機床，
產品描述
澳太標準型外部安裝式管子切割坡口機，依照國際通用管道標準設定加工范圍，可對各種規格的管道，容器，法蘭進行單切斷或單坡口加工，更可以同時完成切斷坡口加工，還可以進行復合型坡口及法蘭面加工，其設計巧妙，安裝和操作十分簡單，機體為對開式圓環結構，拆分和組合非常便捷，可安裝于管線的任何位置，是一種可移動的管道切割坡口機床，適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料切割坡口加工，廣泛應用于石油、化工、天然氣、食品、鍋爐、制藥、核電、場館建設等行業的管線安裝工程及管道搶修作業的現場。
產品特點
1、單臺機器直徑跨度為6英寸 ；
2、16個規格，可加工管徑20-1240mm；
3、一次裝夾，切割和坡口同時進行；
4、完全的冷切割方式，不改變管子材質；
5、自動進刀，無須手動調整，高效率，高品質；
6、合葉式對開式機體，分瓣安裝于管線任何位置；
7、固定環為鋁合金或合金鋼，動環為合金鋼；
8、更多加工附件可選，便于提高性能和擴展加工能力；
9、可選驅動方式：電動式，氣動式，數控式，液壓式；
10、可加工的切割坡口形式：U型，V型，J型以及雙V型和復合型；
11、驅動頭安裝方式有直聯和直交可選，避免干涉，滿足最佳位置安裝要求；
加工功能
1、管道切斷；2、管端內、外坡口；3、管端平口；4、同時切斷坡口；5、復合坡口；6、鏜內孔；7、管外壁修復；8、加工法蘭面；9、車槽
坡口類型
*坡口類型及坡口角度，以及加工管道材質，請訂購前申明
技術參數
規格型號 | 加工范圍 | 最大壁厚mm | 刀盤轉速 | |||||
電動式 | 氣動式 | 數控式 | 液壓式 | mm | inch | 單刀 | 疊刀 | rpm |
ISD-90 | ISF-90 | SKD-90 | HYD-90 | Ф20～90 | 3/8"-3" | 30 | - | 34 |
ISD-168 | ISF-168 | SKD-168 | HYD-168 | Ф25～168 | 1"～6" | 30 | 50 | 24 |
ISD-219 | ISF-219 | SKD-219 | HYD-219 | Ф50～219 | 2"～8" | 30 | 50 | 23 |
ISD-273 | ISF-273 | SKD-273 | HYD-273 | Ф114～273 | 4"～10" | 30 | 75 | 23 |
ISD-323 | ISF-323 | SKD-323 | HYD-323 | Ф168～323 | 6"～12" | 30 | 75 | 23 |
ISD-355 | ISF-355 | SKD-355 | HYD-355 | Ф177～355 | 8"～14" | 30 | 110 | 23 |
ISD-406 | ISF-406 | SKD-406 | HYD-406 | Ф254～406 | 10"～16" | 30 | 110 | 22 |
ISD-457 | ISF-457 | SKD-457 | HYD-457 | Ф323～457 | 12"～18" | 30 | 110 | 20 |
ISD-508 | ISF-508 | SKD-508 | HYD-508 | Ф355～508 | 14"～20" | 30 | 110 | 20 |
ISD-559 | ISF-559 | SKD-559 | HYD-559 | Ф406～559 | 16"～22" | 30 | 110 | 14 |
ISD-610 | ISF-610 | SKD-610 | HYD-610 | Ф457～610 | 18"～24" | 30 | 110 | 14 |
ISD-762 | ISF-762 | SKD-762 | HYD-762 | Ф610～762 | 24"～30" | 30 | 110 | 13 |
ISD-914 | ISF-914 | SKD-914 | HYD-914 | Ф762～914 | 30"～36" | 30 | 110 | 11 |
ISD-1066 | ISF-1066 | SKD-1066 | HYD-1066 | Ф914～1066 | 36"～42" | 30 | 110 | 10 |
ISD-1160 | ISF-1160 | SKD-1160 | HYD-1160 | Ф980～1160 | 38"～44" | 30 | 110 | 9 |
ISD-1240 | ISF-1240 | SKD-1240 | HYD-1240 | Ф1040～1240 | 40"～48" | 30 | 110 | 9 |
*相關技術參數僅供參考，不作為最終交貨標準
*電動式驅動全新升級：可選配高效無刷電機，動力更強，壽命超長
驅動方式

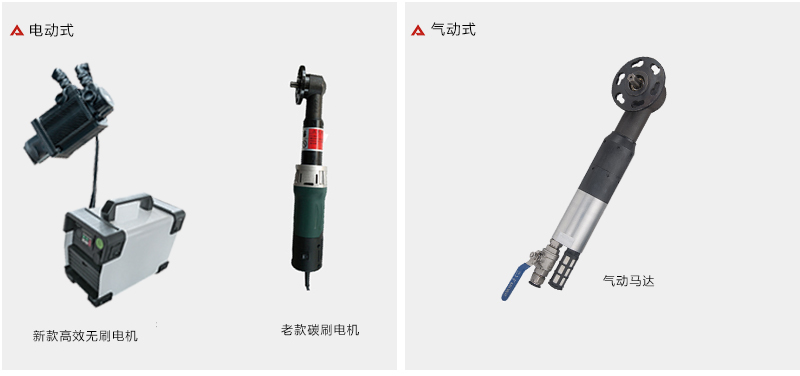

1、電動式： 能源供應方便，性能穩定，應用廣泛；電源要求：230V 1PH 50/60HZ；老款碳刷電機功率：1.4KW，1.7KW，2.4KW ；升級無刷電機功率：1.5KW,2.0KW,3.0KW | |

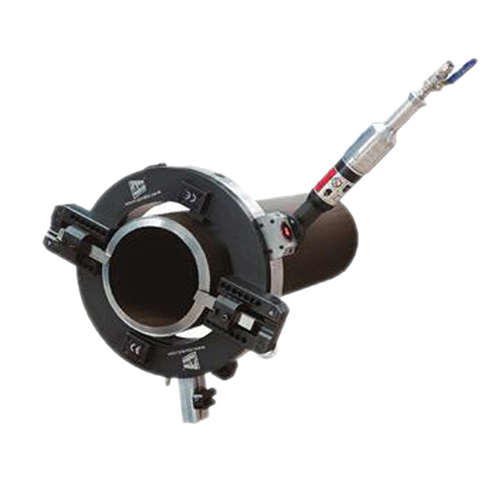

2、氣動式: 安全防爆，性能穩定，便于維護；氣源要求：1500-3000L/min@0.63-0.8Mpa；功率：2HP,3HP,4HP | |

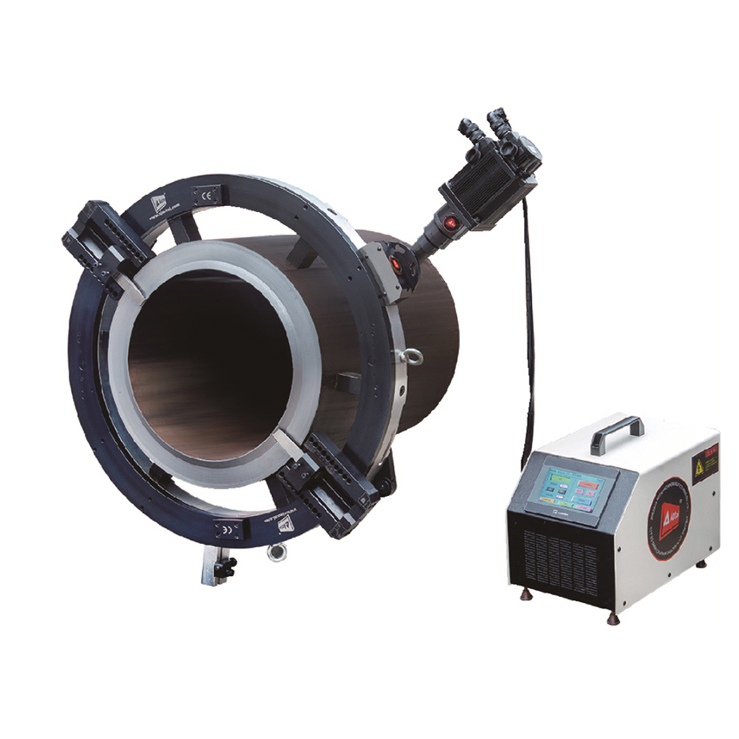

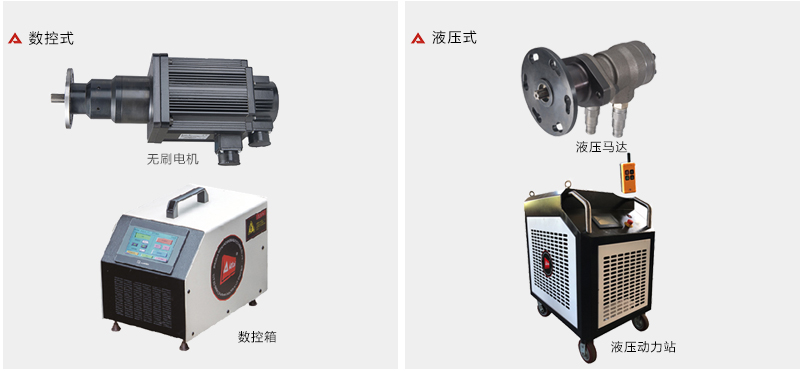

3、數控式: 動力強勁，噪音低 ，性能穩定，高承載，可連續作業；電源要求：230V 1PH 50/60Hz或380V 3PH 50/60Hz；功率：1.5kw,2KW,3KW | |

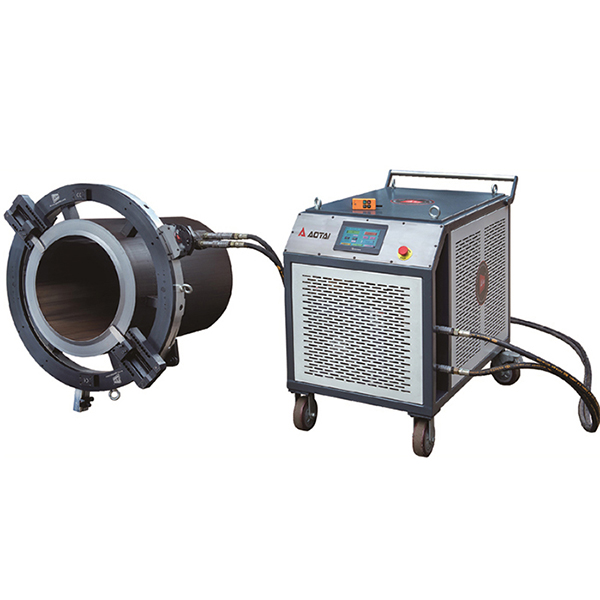

4、液壓式: 動力強勁，噪音低，性能穩定，高承載，可連續作業 ；液壓要求：28-50L/min @13Mpa；適配電源：380V 3PH 50/60Hz | |
| |
 |
加工刀具：
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。
1、成型刀具 長度:三種90mm,150mm,200mm | |
2、嵌入式刀具 長度:三種90mm,150mm,200mm | |
 |

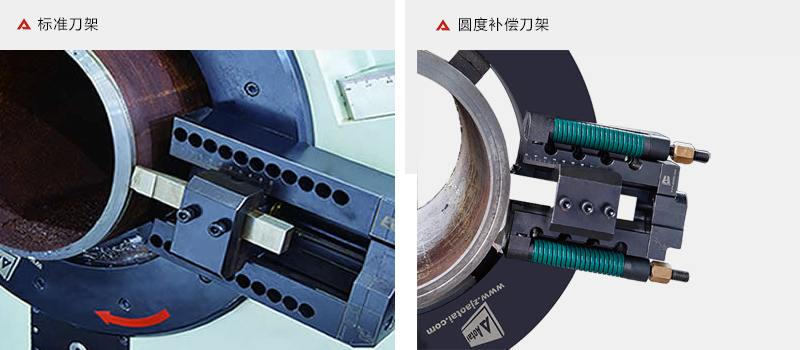

1、標準刀架 | |
2、圓度補償?shù)都?br/>適用于變形的橢圓管道；最大切割壁厚：110mm ；最大行程：110mm | |
 | |

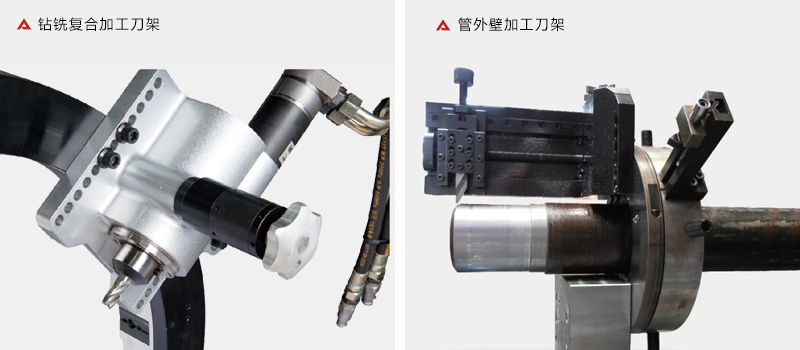

鉆銑一體，克服應力集中的危害，提高切削效率 | |
| 4、管外壁加工刀架 管外壁修整，去除防腐層 | |
 | |

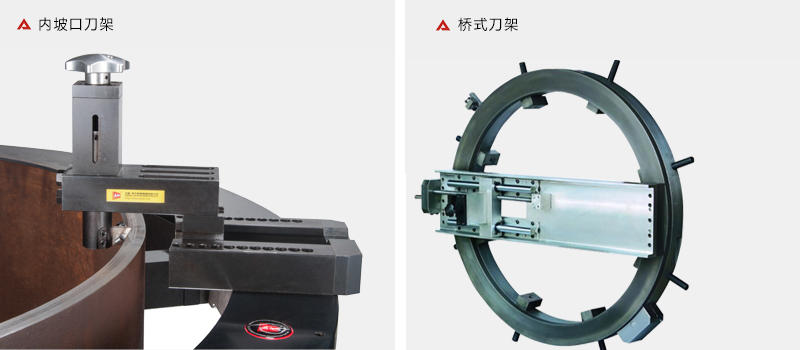

用于管道內壁坡口；徑向行程：110mm；軸向行程：100mm | |
6、橋式刀架 | |
 |
